新型高密度光耦合封裝技術實現3.2 Tbps傳輸

  ICC訊 在算力需求爆發的時代，傳統可插拔光模塊已難以滿足高帶寬、高密度互聯的需求。共封裝光學(CPO)技術因其能夠在更小體積內實現更高帶寬，成為未來數據通信的重要發展方向。然而，CPO技術中的光耦合精度問題一直是實現高性能光引擎的挑戰之一。

  近期，來自中科院的一項針對100 Gbps垂直腔面發射激光器(VCSEL)陣列的高密度光耦合封裝研究取得了重要突破。該研究提出了一種90°彎曲二維光纖陣列(2D-FA)，通過創新設計和高精度工藝，成功實現了高效光耦合，為CPO應用提供了可行的解決方案。

  創新點：90°彎曲光纖陣列

  傳統光耦合方案通常采用45°反射鏡實現光束90°轉向，但這種方式需要引入額外的透鏡和反射鏡，不僅增加了系統復雜度，還帶來了額外的耦合損耗。本研究設計的90°彎曲二維光纖陣列無需任何光學耦合元件(如透鏡或反射鏡)，直接通過光纖彎曲實現光束轉向，顯著提高了光耦合密度，并克服了空間堆疊的限制。

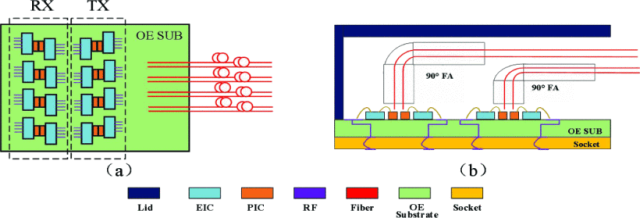

  圖1 本研究方案原理圖

  高精度對準的重要性

  光耦合過程中的對準誤差直接影響耦合效率。研究表明，100 Gbps VCSEL的光束發散角較大(30°)，因此對對準精度的要求極為苛刻。仿真結果顯示，在-1 dB損耗條件下，100 Gbps VCSEL需要的對準精度為：

  橫向誤差：±17 μm

  縱向誤差：52 μm

  角度誤差：±25°

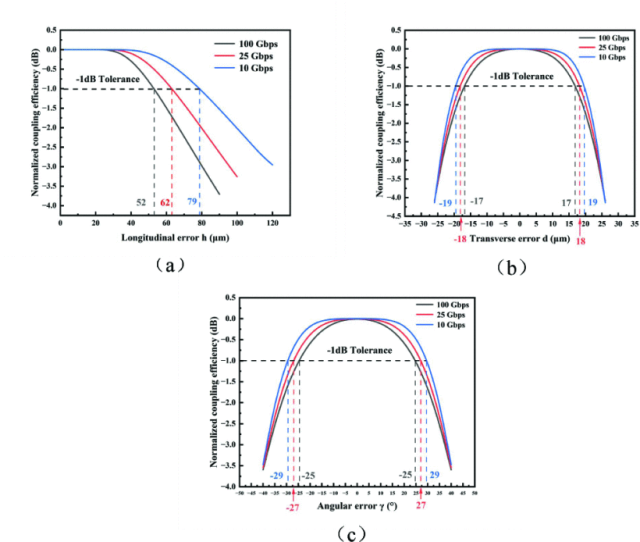

圖2 仿真橫向、縱向和角度偏差對耦合精度的影響規律圖

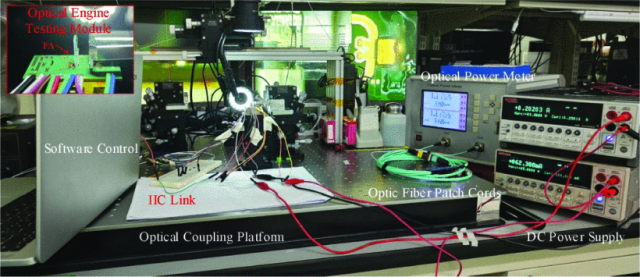

3 實測裝置圖圖

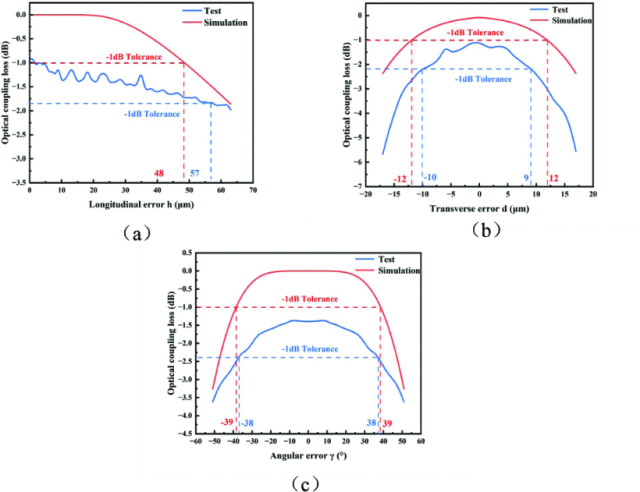

4 實測與仿真對耦合效率對比

革命性組裝工藝

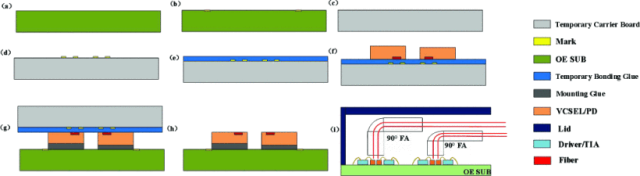

  圖5 基于臨時載體的高精度組裝工藝

  為了解決傳統組裝工藝中的精度不足問題，研究團隊提出了一種基于臨時載體的高精度組裝工藝。該工藝通過“臨時鍵合-轉移貼裝-可控拆卸-鍵合”三階段協同控制，使用與光學芯片熱膨脹系數匹配的硅片作為臨時載體，并采用低公差固態臨時鍵合膠和低模量流動性貼裝膠。

  這一工藝的水平對準誤差小于±4 μm，垂直對準誤差小于20 μm，完全滿足100 Gbps VCSEL的高精度對準需求。

  實驗驗證

  研究團隊通過Zemax仿真和實際測試平臺對光耦合效率進行了驗證。測試結果與仿真趨勢基本一致，證明了90°彎曲光纖陣列在實際應用中的高效性。此外，研究還發現，通過優化設計可以避免金線對耦合高度的影響，進一步提升耦合效率。

  應用前景

  這項技術不僅在理論上驗證了高密度光耦合的可行性，還為實現3.2 Tbps光引擎提供了工藝基礎。未來，這種高精度光耦合封裝技術有望廣泛應用于數據中心、高性能計算和人工智能等領域，推動光通信技術向更高帶寬、更低功耗的方向發展。

  結語

  隨著算力需求的不斷增長，光通信技術必須不斷突破瓶頸。這項研究通過創新的設計和工藝，為高密度、高效率光耦合提供了新的解決方案，展示了CPO技術在未來數據通信中的巨大潛力。

  參考文獻： 本研究由北京市科學技術項目(編號：Z241100004224020)資助，相關成果已發表于2025年第26屆國際電子封裝技術會議(ICEPT)。

  Z. Sheng et al., "High-Density and high-efficiency optical coupling packaging for 100 Gbps vertical cavity laser emitter array in CPO applications," 2025 26th International Conference on Electronic Packaging Technology (ICEPT), Shanghai, China, 2025, pp. 1-4, doi: 10.1109/ICEPT67137.2025.11157586.
