科普好文 | 使用OLI對光纖彎曲情況的測試及驗證

  ICC訊 光纖彎曲是指光纖在安裝或使用過程中發生的物理曲率變化。隨著光纖通信技術的深入發展，密集、小型化的模塊封裝已被廣泛應用。雖然玻璃本身具有彈性，但光纖大曲率彎曲仍會對光纖中的光傳輸產生顯著影響，理解這一點對于光纖系統的設計、安裝和維護至關重要。

  光纖中的回波信號

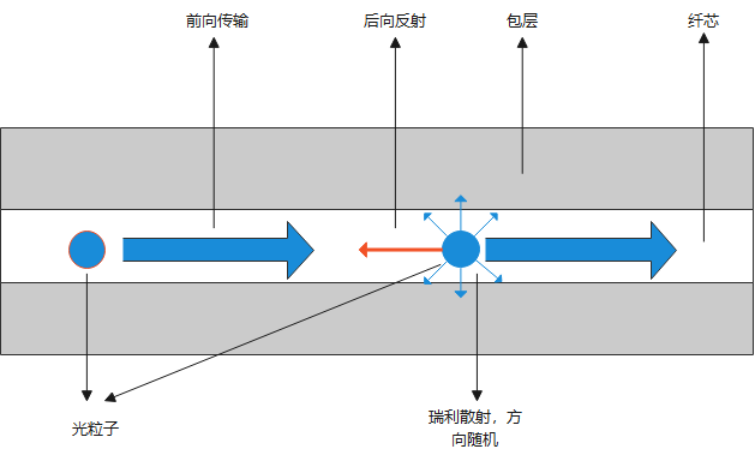

  由于光纖中存在結構不均勻，材料密度變化，雜質或者離子摻雜等因素，光在光纖中傳輸時，除了絕大部分光向前傳輸，還有極少數光粒子和sio2分子作用向四周及向后散射，即瑞利散射。昊衡科技的OLI設備即是利用白光相干原理分布式檢測后向的散射光強度，靈敏度達到-100db(10的10次方分之一)。

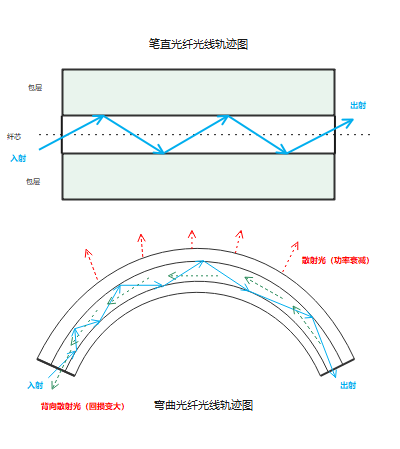

  光纖彎曲：內部全反射會破壞

  正常工作： 光纖傳輸光信號依賴于全內反射原理。光在纖芯(高折射率)與包層(低折射率)的界面處發生反射，從而在纖芯內曲折前進。

  臨界角突破： 如果彎曲足夠劇烈(曲率半徑足夠小)，入射角會小于發生全內反射所需的臨界角。

  結果： 此時，部分光信號不再被反射回纖芯內部，而是會折射進入包層并最終泄漏出去，造成光功率損耗。

  彎曲的影響

  1. 主要影響：信號衰減，降低接收端的光功率;可能導致通信鏈路誤碼率上升、速率下降甚至中斷。

  2. 潛在影響： 在光纖中，彎曲會導致不同傳播模式之間的能量耦合;回波信號變化;機械強度下降增加斷裂風險;偏振相關損耗等。

  使用背向散射法對光纖彎曲進行測試及檢查(OTDR技術、OFDR技術、白光相干技術)即是利用光纖大曲率彎曲會對回波信號的強度造成影響這一特點，對彎曲進行測試及預警。

  實驗結果

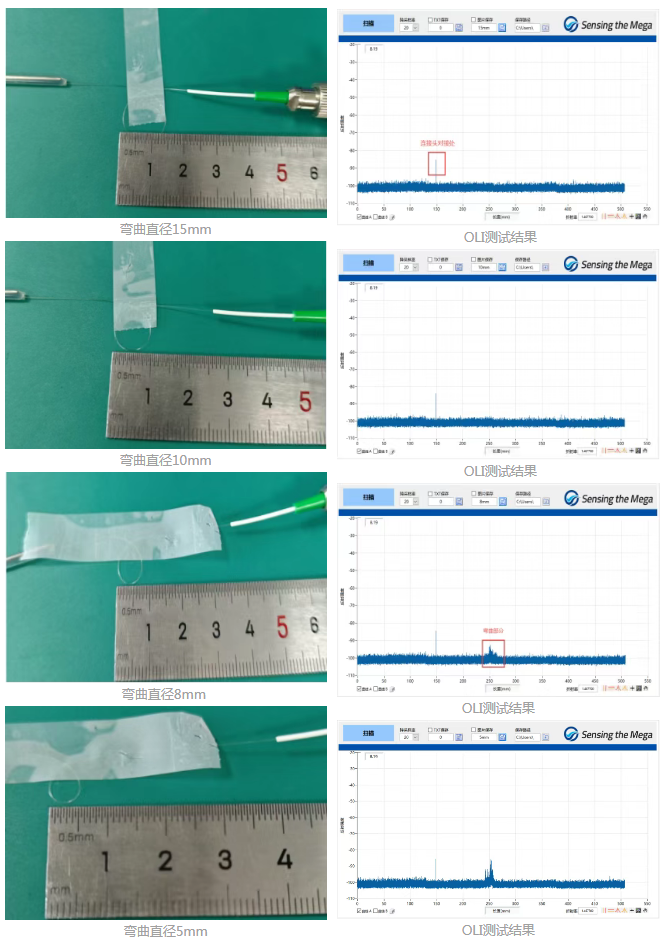

  為了驗證OLI設備對光纖彎曲的測試效果，分別對常規單模光纖以及耐彎曲光纖在不同的彎曲直徑條件下，進行分布式回?fù)p掃描測試，測試結果如下：

  由以上測試結果可以看出，光纖彎曲直徑大于10mm時，回波信號低于-100db，設備無法檢測到信號強度變化;當彎曲直徑小于8mm時，彎曲部分的回波信號開始顯著增大，并被設備探測到(高于底噪靈敏度)，并呈現出彎曲直徑越小，回?fù)p越大規律(推測在某一范圍內)。且結果曲線呈現一段距離內連續的反射增高情況，這符合彎曲的理論情況(彎曲導致某一段光纖都會發生連續的曲率變化，進而造成連續的高反射區，而非某個點的反射增高)。

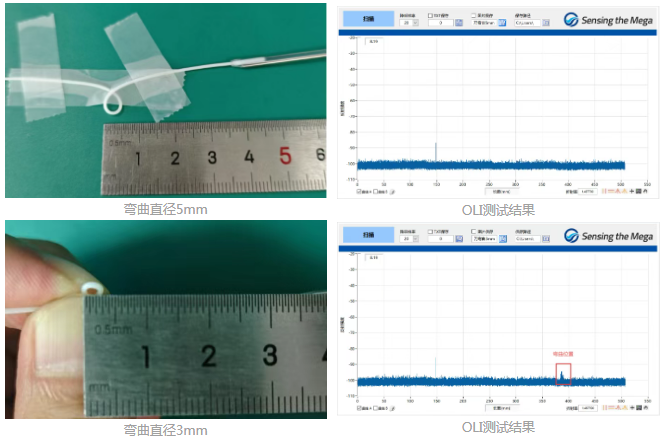

  針對實際工程應用中，不得不將光纖彎曲布設的情況，人們已開發了多種耐彎曲光纖，以減小光纖彎曲對信號傳輸?shù)挠绊憽Ｍ瑫r(shí)，還有在裸光纖外面封裝2.0mm套管，3.0mm套管等方式以增加光纖抗拉強度，減小斷裂風險。下面以2.0mm套管封裝的G657A2耐彎曲光纖為樣品，進行測試驗證，結果如下：

  根據以上對耐彎曲的光纖進行彎曲測試實驗結果，G657A2光纖的抗彎曲能力明顯高于G652D光纖，在彎曲直徑3mm時，回波信號才開始出現明顯變化(對應裸纖時，彎曲直徑可能更低)。實際實驗中，再繼續彎曲時(彎曲2mm)，光纖直接折斷了。

  總結：

  光纖彎曲是光通信中一個關鍵且需要謹慎處理的現象。它通過破壞全內反射導致光損耗(宏彎和微彎)，影響系統性能甚至可靠性。理解彎曲的原理、類型(宏彎/微彎)、影響以及如何有效管理和避免過度彎曲(遵守最小彎曲半徑、規范安裝、使用彎曲不敏感光纖、走線槽、扎帶套管固定等)對于構建穩定、高效的光纖網絡至關重要。

  務必記?。涸诠饫w安裝和維護中，“寧松勿緊，寧大勿小”(指彎曲半徑)是黃金法則。
