Ayar Labs與Alchip推出光學I/O參考設計

  ICC訊  （作者：Sally Ward-Foxton）定制ASIC設計公司Alchip與光學I/O技術公司Ayar Labs近日共同發布了一款面向AI加速芯片的參考設計平臺。該平臺基于臺積電的COUPE（緊湊型通用光子引擎）技術，集成了多個光學芯片間互聯引擎，為高帶寬AI系統提供可落地的集成方案。

  Ayar Labs首席技術官Vladimir Stojanovic向《EE Times》解釋，推出參考設計平臺的必要性在于現代AI芯片的復雜度極高：?jiǎn)蝹€(gè)插槽內可能包含中介層、高帶寬內存（HBM）、3D堆疊計算芯片、SRAM芯粒、無源組件、有機基板及光學引擎等多種部件。"需要有人將這些組件整合起來，"Stojanovic表示，"通過與臺積電和Alchip的合作，我們能將光學引擎直接嵌入AI芯片插槽。這種生態合作極具價值，是構建能滿足大規模部署需求AI芯片的唯一途徑。"

  通常情況下，臺積電負責芯粒制造并將其組裝于中介層上，但芯片廠商或ASIC服務商仍需設計包含光學I/O引擎的有機基板，并完成最終封裝。Stojanovic指出，參考設計的意義在于幫助合作伙伴"突破"此類系統的制造方法，展示光學引擎的技術潛力。

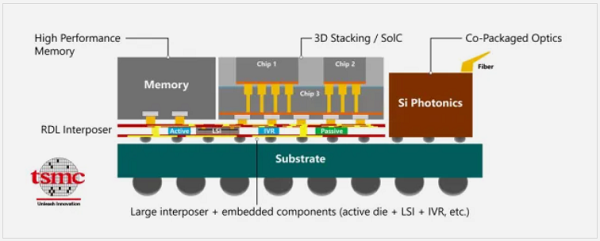

臺積電COUPE技術實現光學與電子芯粒的模塊化組裝（來源：Ayar Labs）

  該參考設計展示了一個集成方案：兩個接近光罩尺寸的計算芯片與HBM及其他芯粒協同工作，搭配八個基于Ayar Labs TeraPHY芯粒的光學I/O引擎。Stojanovic透露，此設計可使單個系統級封裝實現200-250 Tb/s的雙向帶寬，較當前主流大型GPU封裝提升超過一個數量級。他補充說，這不僅支持橫向擴展，更因帶寬接近HBM水平，能實現有實際意義的內存擴展。

  光學引擎的技術架構

  Ayar Labs的光學引擎核心是其TeraPHY光子集成電路芯粒，通過臺積電COUPE技術額外集成兩層電子芯粒。頂部的兩層電子芯粒采用SoIC工藝組裝，該工藝能以極低電容實現芯粒間高密度連接，確保能效。Stojanovic表示，該技術未來至少十年內可兼容并擴展至UCIe-A及以上標準。

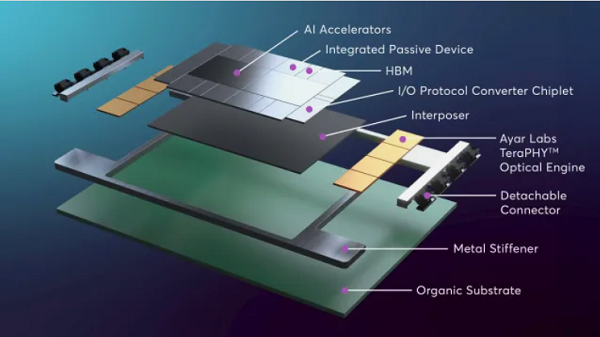

Ayar Labs與Alchip的參考設計平臺支持定制，主要面向大型AI推理芯片（來源：Ayar Labs）

  封裝外部的連接通過可插拔接口實現。"客戶需要認證能夠制造該可插拔接口、并在光學引擎頂部完成組裝的公司，但光學引擎下方也有大量組件，"Stojanovic說，"晶圓出廠后，如何準備、切割、倒裝焊至封裝內……融入針對此形態因子量身定制的大規模制造生態系統至關重要。"

  盡管其他形態因子理論上可行，但Stojanovic認為其量產之路"漫長而曲折"。"因此我們聚焦于芯粒技術，使其適配我們大規模制造合作伙伴的組裝與封裝路線圖，同時確保芯粒性能足以推動AI規?；耐黄疲?他解釋道，"我們相信此帶寬水平將滿足未來AI系統的需求。"

  Ayar Labs提供已知合格的光學引擎。參考設計平臺包含測試程序，可用于評估組裝質量及模塊控制固件，簡化封裝集成流程。"客戶需要支持以理解可靠性認證與測試流程，我們與Alchip緊密合作，為客戶提供完整的解決方案包，"Stojanovic強調。

  Alchip將根據客戶需求對參考設計進行定制，調整維度包括光學引擎數量、通信協議、ASIC設計與尺寸等。"我們對此形態因子感到興奮，因?yàn)槟壳叭蛏袩o(wú)多芯片封裝能具備此類帶寬潛力與輻射狀連接能力，這對AI應用至關重要，"Stojanovic表示，"橫向擴展架構需要單個封裝提供巨大連接性，以扁平化網絡結構并滿足推理所需的低延遲。"

  Stojanovic認為，此類參考設計可能是推動光學I/O技術廣泛采用的最后一塊拼圖，能夠激活必要的生態系統。"行業設計周期存在先有雞還是先有蛋的問題，"他分析道，"若我想采用下一代CMOS工藝，會先向晶圓廠索取可用的IP模塊列表，再咨詢ASIC服務商他們熟悉哪些芯片集成與封裝方案，之后才開始系統架構設計。因此，除非生態伙伴已證明這些組件可集成，否則會拖慢整個創新周期。我們正試圖打破這一僵局，讓架構師能在工作負載層面看到光學I/O的價值。"
